بقلم المهندس عبد الكريم عكون
مقدمة المقال
شهدت العقود الأخيرة تحولاً جذرياً في العلاقة بين التخصصات العلمية. ففي السابق كانت الهندسة والطب والإدارة والاقتصاد تعمل ضمن حدود معرفية منفصلة، أما اليوم فقد أصبحت التقنيات الرقمية نقطة التقاء تجمع هذه المجالات ضمن منظومة واحدة. وتُعد بيئات العمل الرقمية الحديثة شاهداً على هذا التحول، حيث أصبح الطبيب يستخدم أدوات هندسية متقدمة، وأصبح المهندس يشارك في تطوير حلول طبية تعتمد على النمذجة والمحاكاة والتصنيع الذكي.
يُعتبر Exocad مثالاً واضحاً على هذا التداخل؛ فهو ليس مجرد برنامج لتصميم التركيبات السنية، بل منصة هندسية متكاملة تنقل مفاهيم الصناعات المتقدمة إلى البيئة الطبية.[1]
[1] van Noort, R. (2012). The Future of Dental Devices is Digital.
تمهيد
Exocad نموذجاً لاندماج الهندسة وطب الأسنان في عصر الثورة الصناعية الرابعة
أدّت الثورة الرقمية إلى إعادة تعريف مفهوم الهندسة من كونها تخصصاً مهنياً مستقلاً إلى كونها لغة معرفية عالمية تتقاطع مع مختلف العلوم والتطبيقات. ويُعد طب الأسنان الرقمي أحد أبرز الأمثلة على هذا التحول، حيث أصبحت مفاهيم التصميم الهندسي والمحاكاة الرقمية والتصنيع الذكي جزءاً أساسياً من الممارسة الطبية. ويشكل برنامج Exocad نموذجاً عملياً لهذا الاندماج، إذ يجمع بين أنظمة التصميم والتصنيع بمساعدة الحاسوب (CAD/CAM)، والهندسة العكسية، والهندسة الحسابية، والتوائم الرقمية، والتصنيع المضاف، والتصميم التوليدي ضمن بيئة واحدة. ويهدف هذا المقال إلى تحليل Exocad من منظور هندسي وإبراز دوره كنموذج تطبيقي لانهيار الحدود التقليدية بين الهندسة والطب في عصر الثورة الصناعية الرابعة.[1]
[1] Schwab, K. (2016). The Fourth Industrial Revolution.
شرح مختصر | English | العربية |
منظومة رقمية لتصميم المنتجات وتصنيعها آلياً | CAD/CAM | التصميم والتصنيع بمساعدة الحاسوب |
تقنية التحكم في الآلة عبر قراءة: G-Code | CNC | التحكم العددي المحوسب |
إعادة بناء نموذج رقمي انطلاقاً من جسم موجود فعلياً | Reverse Engineering | الهندسة العكسية |
فرع هندسي يختص بمعالجة وتحليل الأشكال الهندسية رقمياً | Computational Geometry | الهندسة الحسابية |
نسخة رقمية مطابقة لجسم حقيقي تستخدم للمحاكاة والتحليل | Digital Twin | التوأم الرقمي |
أشكال هندسية عضوية معقدة لا يمكن تمثيلها بالأشكال التقليدية | Freeform Surfaces | الأسطح الحرة |
تصنيع الأجسام بإضافة المادة طبقة فوق طبقة (الطباعة ثلاثية الأبعاد) | Additive Manufacturing | التصنيع المضاف |
استخدام الذكاء الاصطناعي لتوليد حلول تصميمية متعددة تلقائياً | Generative Design | التصميم التوليدي |
مرحلة دمج الأنظمة الرقمية والفيزيائية والذكاء الاصطناعي في الإنتاج | Industry 4.0 | الثورة الصناعية الرابعة |
تطبيق التقنيات الرقمية في التشخيص والتصميم والتصنيع السني | Digital Dentistry | طب الأسنان الرقمي |
إنشاء نماذج تعتمد على متغيرات يمكن تعديلها ديناميكياً | Parametric Modeling | النمذجة البارامترية |

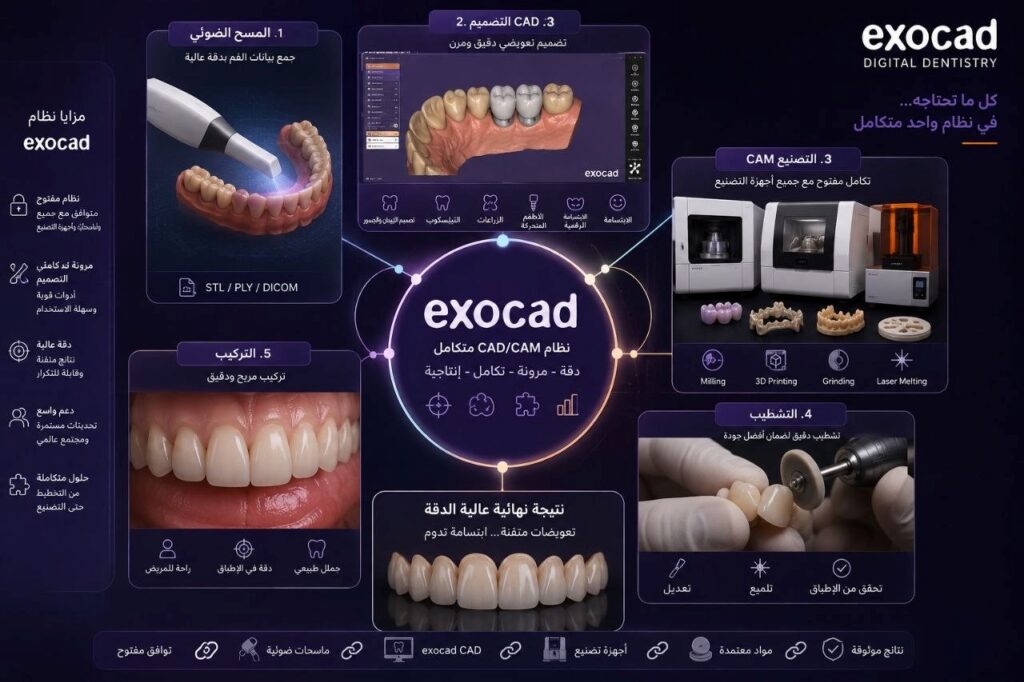

Exocad كنظام CAD/CAM متكامل
يقوم Exocad على فلسفة التصميم والتصنيع بمساعدة الحاسوب (CAD/CAM)، وهي الفلسفة التي أحدثت تحولاً جذرياً في الصناعات الجوية والميكانيكية منذ النصف الثاني من القرن العشرين. تعتمد هذه الأنظمة على إنشاء نموذج رقمي دقيق للمنتج قبل تصنيعه، مما يسمح بتحليل الأداء واكتشاف الأخطاء وتحسين التصميم قبل مرحلة الإنتاج.

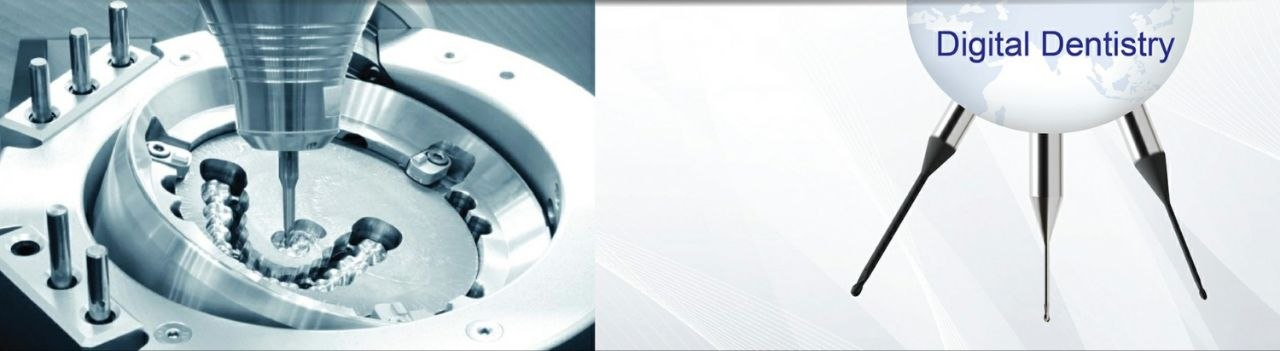

في طب الأسنان الرقمي يتم تطبيق المفهوم ذاته؛ حيث تُنشأ الترميمات السنية ضمن بيئة ثلاثية الأبعاد، ثم تُرسل مباشرة إلى أنظمة التصنيع باستخدام ماكينات الطحن CNC أو الطابعات ثلاثية الأبعاد. وبهذا يصبح السن أو التاج السني منتجاً هندسياً يخضع لمبادئ التصميم الصناعي نفسها المستخدمة في تصميم المكونات الميكانيكية المعقدة.[1]

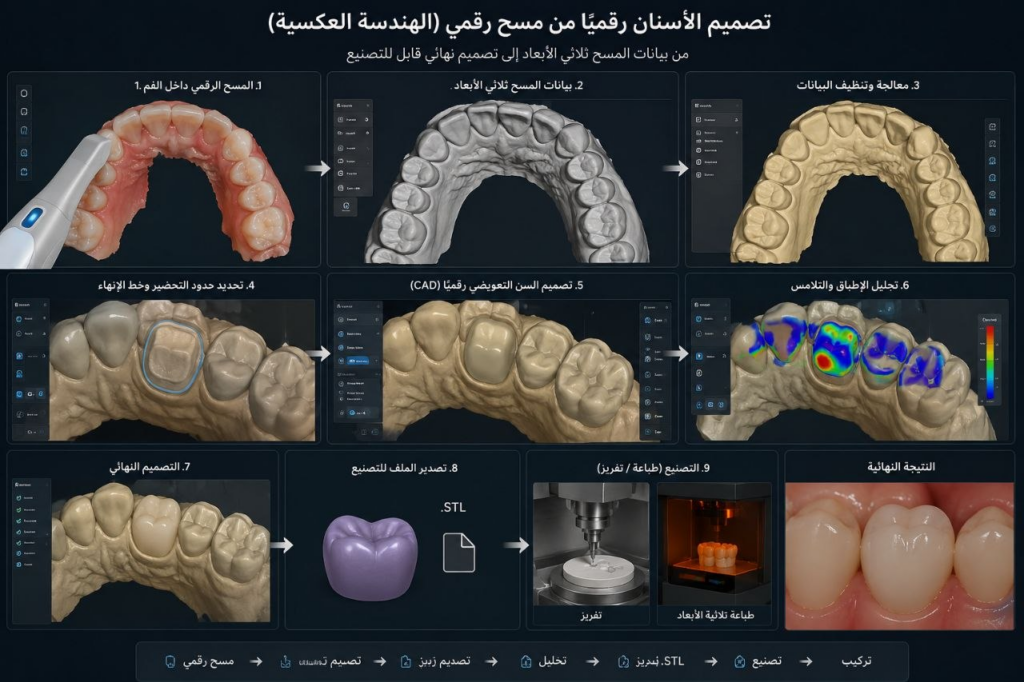

من المسح الرقمي إلى الهندسة العكسية ((Reverse Engineering
عند إجراء المسح الرقمي للفم يتم توليد ملايين النقاط الهندسية التي تمثل سطح الأسنان والفكين. تُعرف هذه البيانات باسم Point Cloud، وهي المرحلة الأولى في عملية الهندسة العكسية.
[1] Groover, M. P. (2020). Automation, Production Systems, and Computer-Integrated Manufacturing.
- يقوم Exocad بتحويل هذه السحابة النقطية إلى نموذج رقمي متكامل عبر خوارزميات إعادة بناء السطوح ومعالجة الشبكات الهندسية. وبذلك يبدأ العمل من جسم حقيقي موجود مسبقاً (الأسنان الطبيعية) ثم يُعاد بناؤه رقمياً لإنتاج نموذج جديد أكثر دقة وكفاءة.
وتُعدُّ هذه العملية تطبيقاً مباشراً لمفهوم Reverse Engineering المستخدم في صناعات الطيران والسيارات وإعادة تصنيع القطع المعقدة.[1]
[1] Várady, T., Martin, R. R., & Cox, J. (1997). Reverse Engineering of Geometric Models—An Introduction.
الهندسة الحسابية Computational Geometry)): الرياضيات الخفية خلف التصميم
وراء واجهة البرنامج تعمل منظومة متقدمة من الخوارزميات الهندسية المعتمدة على علم الهندسة الحسابية. (Computational Geometry) ويُستخدم هذا العلم لمعالجة الأشكال الهندسية رقمياً وتحليل العلاقات المكانية بين الأسطح المختلفة.[1]
- عند تحديد خطوط التحضير أو حساب نقاط التماس أو ضبط الإطباق، يقوم البرنامج بتنفيذ عمليات رياضية تشمل حساب الانحناءات والمتجهات والمسافات الدنيا والتقاطعات الهندسية. وتُعد هذه العمليات من التطبيقات المباشرة للهندسة الرياضية الحديثة التي تُستخدم أيضاً في تصميم السيارات والطائرات والأنظمة الروبوتية.
[1] Preparata, F. P., & Shamos, M. I. (1985). Computational Geometry: An Introduction

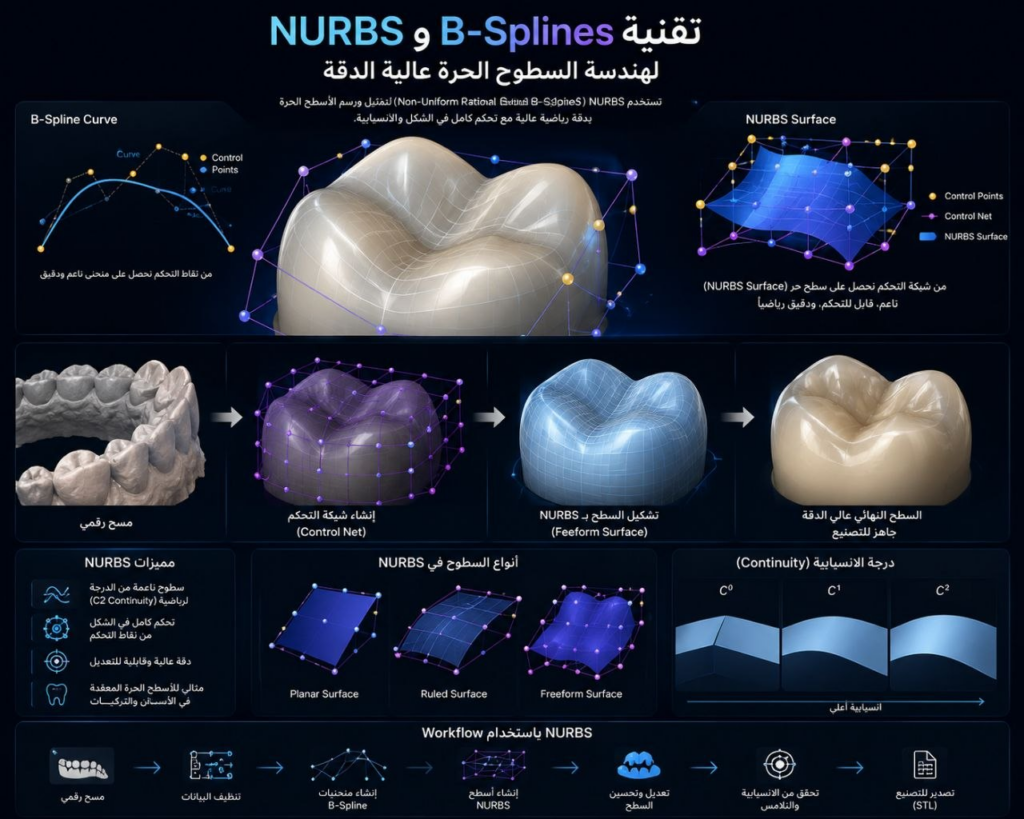

هندسة الأسطح الحرة Freeform Surface Engineering
على خلاف المكونات الصناعية التقليدية، تمتلك الأسنان أشكالاً عضوية غير منتظمة ومعقدة. لذلك يعتمد Exocad على تقنيات هندسية متقدمة مثل NURBS وB-Splines لإعادة بناء الأسطح الحرة وتحقيق التوافق بين الوظيفة البيولوجية والدقة الهندسية.
- هذه التقنيات نفسها تُستخدم في تصميم هياكل الطائرات والسيارات الرياضية واليخوت الحديثة، حيث تتطلب الأسطح الانسيابية المعقدة نماذج رياضية قادرة على تمثيل الانحناءات بدقة عالية.
إن انتقال هذه التقنيات من الصناعات المتقدمة إلى طب الأسنان يمثل مثالاً واضحاً على تلاشي الحدود بين التخصصات.[1]
[1] Piegl, L., & Tiller, W. (1997). The NURBS Book.
التوأم الرقمي Digital Twin في طب الأسنان
يُعد مفهوم التوأم الرقمي من أهم ركائز الثورة الصناعية الرابعة. ويقصد به إنشاء نسخة رقمية مطابقة لجسم حقيقي يمكن استخدامها في التحليل والمحاكاة واتخاذ القرار.
في Exocad يمثل النموذج الرقمي للفك والأسنان توأماً رقمياً للمريض، يسمح للطبيب بمحاكاة الإجراءات العلاجية قبل تنفيذها فعلياً، ودراسة النتائج المتوقعة وتقييم البدائل المختلفة.
وقد أثبت هذا المفهوم نجاحه في قطاعات الطيران والطاقة والصناعة، قبل أن ينتقل إلى التطبيقات الطبية الحديثة.[1]
[1] Grieves, M., & Vickers, J. (2017). Digital Twin: Mitigating Unpredictable, Undesirable Emergent Behavior in Complex Systems

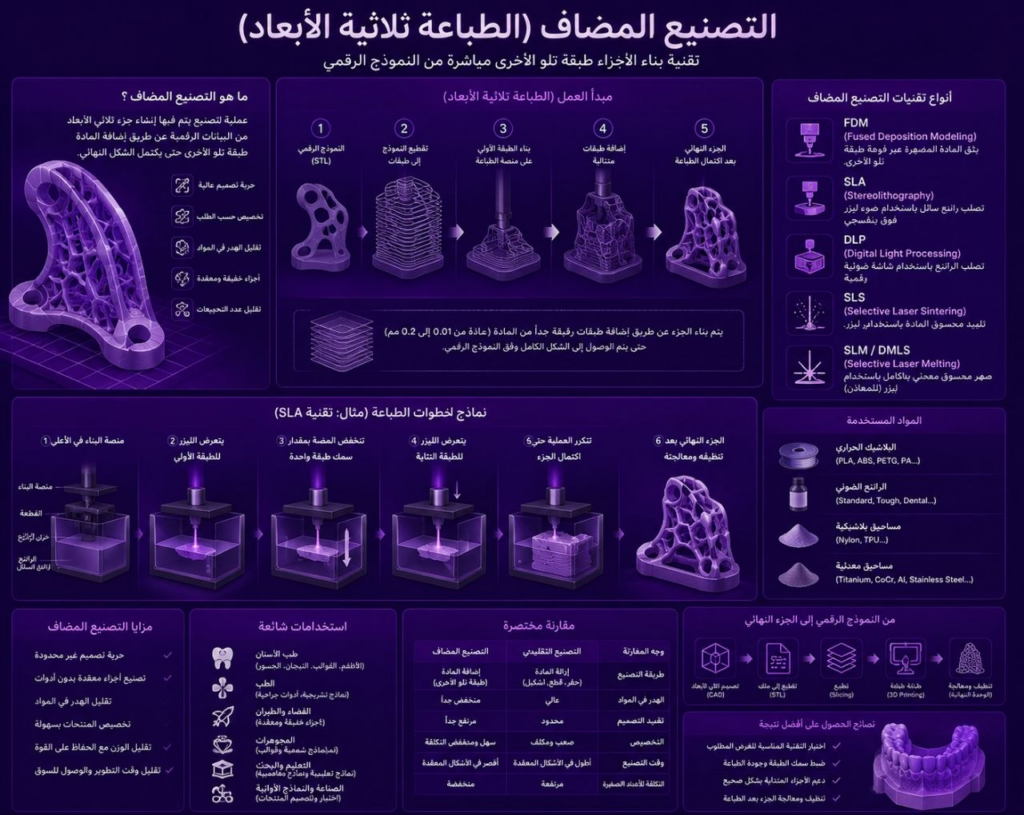

التصنيع المضاف (Additive Manufacturing)، والطباعة ثلاثية الأبعاد
من أبرز التحولات الهندسية في العقود الأخيرة الانتقال نحو التصنيع المضاف (Additive Manufacturing)، والذي يعتمد على بناء الأجسام طبقة فوق طبقة بدلاً من إزالة المادة من كتلة صلبة.
- أتاحت هذه التقنية إنتاج النماذج التشخيصية والأدلة الجراحية والتقويمات الشفافة والترميمات المؤقتة بدقة عالية وبتكاليف أقل. كما ساهم تكامل Exocad مع أنظمة الطباعة ثلاثية الأبعاد في اختصار الزمن بين التصميم والتنفيذ وتحسين جودة المخرجات العلاجية.[1]
[1] Dawood, A., Marti Marti, B., Sauret-Jackson, V., & Darwood, A. (2015). 3D Printing in Dentistry.

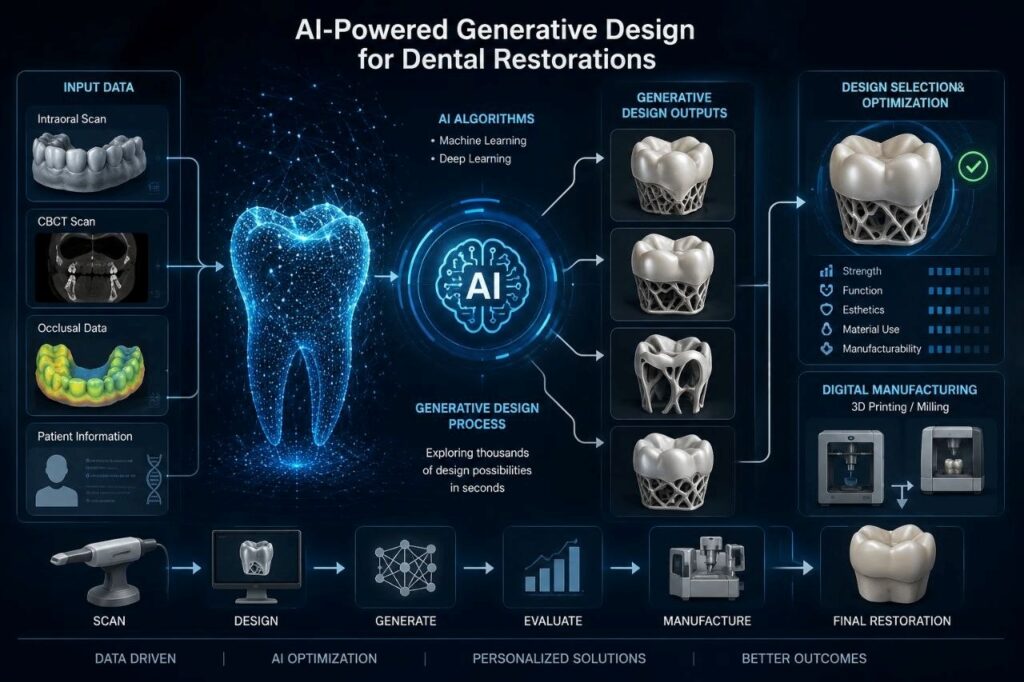

التصميم التوليدي (Generative Design) والذكاء الاصطناعي
تمثل تقنيات التصميم التوليدي (Generative Design) الجيل القادم من أنظمة التصميم الهندسي. تعتمد هذه التقنية على الخوارزميات والذكاء الاصطناعي لإنتاج عدد كبير من البدائل التصميمية بناءً على معايير محددة مسبقاً.
ومع التطور المستمر لأنظمة طب الأسنان الرقمي، أصبح بالإمكان استخدام الذكاء الاصطناعي لتحليل الإطباق، واقتراح أشكال ترميمية مثالية، وتحسين الأداء الميكانيكي والجمالي للتعويضات السنية.
إن هذا التوجه ينقل البرمجيات من مرحلة التنفيذ إلى مرحلة المشاركة الفعلية في اتخاذ القرار التصميمي.[1]
[1] Krish, S. (2011). A Practical Generative Design Method.
خاتمة المقال
إن دراسة Exocad من منظور هندسي تكشف أن التحول الرقمي لم يؤدِ فقط إلى تطوير أدوات طب الأسنان، بل أسهم في إعادة تشكيل العلاقة بين الهندسة والطب. فالمفاهيم التي طُورت أساساً في صناعات الطيران والسيارات والأنظمة الصناعية أصبحت اليوم جزءاً من الممارسة الطبية اليومية.
لذلك يمكن النظر إلى عيادة أو مختبر الأسنان الرقمي باعتباره نموذجاً مصغراً للمصنع الذكي Smart Factory، حيث تتكامل البيانات والتصميم والإنتاج ضمن سلسلة رقمية واحدة.
ويؤكد هذا الواقع أن الهندسة لم تعد مجرد تخصص مستقل، بل أصبحت لغة عالمية مشتركة تربط مختلف العلوم، وأن مستقبل الابتكار سيولد عند تقاطع التخصصات أكثر مما سيولد داخل حدودها التقليدية.
Krish, S. (2011). A Practical Generative Design Method. |
Piegl, L., & Tiller, W. (1997). The NURBS Book. |
Grieves, M., & Vickers, J. (2017). Digital Twin: Mitigating Unpredictable, Undesirable Emergent Behavior in Complex Systems. |
Dawood, A., Marti Marti, B., Sauret-Jackson, V., & Darwood, A. (2015). 3D Printing in Dentistry. |
van Noort, R. (2012). The Future of Dental Devices is Digital. |
