بقلم م. عبد الرحمن شريف العمري
تحوّل في معايير تقييم جودة الخرسانة بين المقاومة والديمومة
تُعدّ الخرسانة الرّكيزة الأساسيّة للبنية التحتيّة المعاصرة في سوريا، إذ تمثّل المادة الأكثر استخداماً في تشييد المباني والمنشآت الهندسيّة المختلفة، بما في ذلك الجسور وشبكات الطّرق والمنشآت الخدميّة.
ورغم شيوع الاعتماد على مقاومة الضّغط (Compressive Strength) عند 28 يوماً معياراً لقبول الخرسانة، فإنّ الخبرة العلميّة والتّطبيقيّة أثبتت أنّ تحقيق المقاومة الميكانيكيّة وحده لا يكفي لضمان أداء مُرضٍ للمنشآت الخرسانيّة على المدى الطويل.
لذا بدأ الحديث عن ديمومة الخرسانة (Concrete Durability) بوصفها قدرتها على مقاومة التّأثيرات الفيزيائيّة والكيميائيّة والبيئيّة خلال فترة الخدمة مع الحفاظ على الخصائص الإنشائيّة ضمن الحدود المقبولة ومن دون صيانة متكرّرة.
ثمّ اتّجهت الممارسة الحديثة إلى تصميم خرسانة ذات ديمومة عالية، عبر التّحكم في مكوّناتها وبنيتها المجهريّة بما يتلاءم مع شروط التعرّض البيئيّ المختلفة.
وفيما سنتحدث بشكل مفصّل عن تشكّل حجر الاسمنت المتصلّب، ودور تركيبة الاسمنت في سلوك التصلّب، ثمّ كيف تؤثّر تفاعلات الإماهة (Hydration Reactions) في تشكيل البنية المجهريّة للخرسانة، للوصول إلى خرسانة تحقق شروط المقاومة الميكانيكية العالية إضافة إلى شروط الديمومة.
حجر الإسمنت المتصلّب: الأساس البنيويّ لصلابة الخرسانة[1]
في اللّحظات الأولى لخلط الخرسانة، يتفاعل الماء مع الإسمنت ليُشكّل ما يُعرف بعجينة الإسمنت (Cement Paste)، والتي تؤدّي دور المادة الرابطة بين مكوّنات الخرسانة، وتمنحها القابليّة للتّشكيل أثناء المرحلة اللّدنة. غير أن الدّور الحاسم لهذه العجينة يبدأ فعلياً مع انطلاق تفاعلات الإماهة.
ففي لحظة ملامسة الماء لحبيبات الإسمنت، تبدأ سلسلة من التفاعلات الكيميائية المعقّدة التي تؤدي إلى تكوّن نواتج إماهة مجهرية تنمو وتتشابك تدريجيًا، لتملأ الفراغات بين حبيبات الرّكام، وتربطها ضمن بنية متماسكة. ومع تقدّم الزّمن، يتطوّر هذا التّشابك

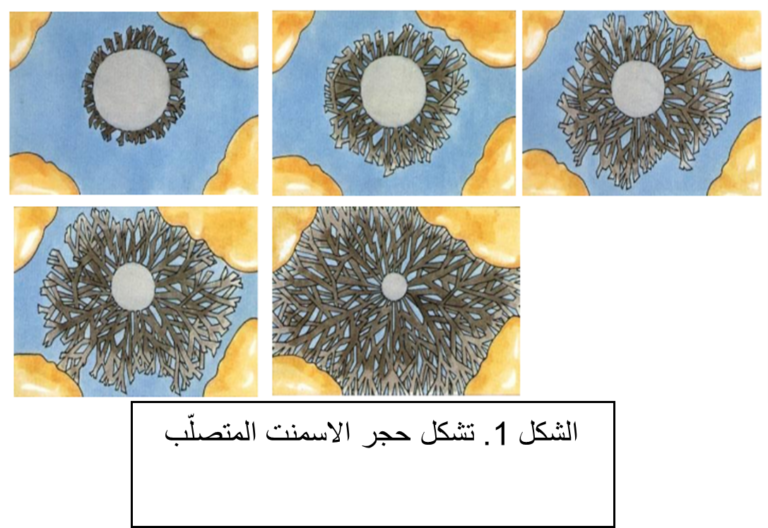

البنيويّ ليكوّن مادة صلبة تُعرف باسم حجر الإسمنت المتصلّب (Hardened Cement Paste)، والتي تمثّل المكوّن الأساسي المسؤول عن صلابة الخرسانة وتماسكها البنيوي.
ولا تقتصر أهميّة جودة حجر الإسمنت المتصلّب على تحديد مقاومة الضّغط فحسب، بل تمتدّ لتلعب دوراً حاسماً في العمر الخدميّ وديمومة المنشآت الخرسانية. وفي هذا السّياق، تُعد كميّة الماء المستخدمة في الخلطة عاملاً بالغ الأهمية؛ فبالرّغم من أنّ الماء عنصر أساسيّ لحدوث تفاعلات الإماهة، فإن زيادته تؤدّي إلى تشكّل مساميّة شعريّة مفرطة، تُضعف البنية المجهريّة لحجر الإسمنت المتصلّب، وتزيد من نفاذيّة الخرسانة، مما ينعكس سلباً على أدائها طويل الأمد وقدرتها على مقاومة العوامل البيئيّة.
[1] دو رووي، ماريو، حجر الاسمنت المتصلّب: أساس الخَرَسانَة، مجلة بيتونيك، هولندا، ص26.
التركيب المعدنيّ للإسمنت ودوره في سلوك التّصلب والديمومة[1]

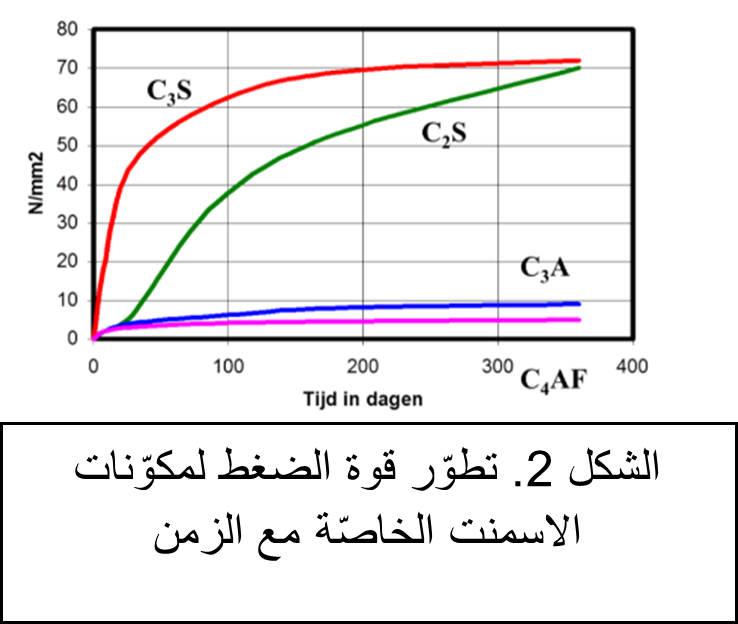

يتكوّن الإسمنت البورتلاندي أساساً من أربعة أطوار معدنيّة رئيسة، يحدّد كلٌ منها آليّة تفاعلات الإماهة ونوعيّة نواتجها، وينعكس ذلك مباشرة على تطوّر الخواصّ الميكانيكيّة وديمومة الخرسانة:
- سيليكات ثلاثية الكالسيوم (C₃S)
يتميّز بسرعة إماهته وإسهامه الأساسيّ في تطوّر المقاومة المبكّرة، كما يُعدّ المصدر الرئيس لتكوّن هلام سيليكات الكالسيوم المميّه (C–S–H)، المسؤول عن التّماسك البنيويّ للخرسانة.
- سيليكات ثنائية الكالسيوم (C₂S)
تتفاعل بمعدّل أبطأ، وتسهم في تطوّر المقاومة المتأخّرة، كما تؤدّي دوراً مهماً في تحسين كثافة البنية المجهريّة وتقليل النّفاذيّة على المدى الطويل.
- ألومينات ثلاثية الكالسيوم (C₃A)
تُعدّ الأكثر تفاعلاً مع الماء، وترتبط بسرعة الشّك، كما تلعب دوراً حاسماً في تفاعل الخرسانة مع الأوساط الغنيّة بالكبريتات، ما يجعل التّحكم بنسبتها ضروريّاً لتحسين الدّيمومة.
- رباعي الكالسيوم والألومنيوم والحديد (C₄AF)
يسهم بشكل محدود في المقاومة، لكنّه يؤثّر في حرارة الإماهة ولون الإسمنت، وله دورٌ ثانويّ في تطوّر نواتج الإماهة.
ويُظهر هذا التّركيب أنّ خصائص الإسمنت الكيميائيّة لا تتحكّم فقط في تطوّر المقاومة، بل تؤدّي دوراً جوهريًا في تشكيل البنية المجهرية لحجر الإسمنت المتصلب، وبالتالي في أداء الخرسانة وديمومتها تحت ظروف التعرض البيئية المختلفة.
[1] المرجع السابق، ص29 و30.
تفاعلات إماهة الإسمنت وتطوّر البنية المجهرية لخرسانة أكثر استدامة [1] و[2]
ما يبدو للعين المجرّدة على أنه مجرّد تصلّب تدريجي للخرسانة هو في الواقع سلسلة معقّدة من التفاعلات الكيميائية التي تؤدي إلى إعادة تنظيم المكوّنات المعدنية للإسمنت وتشكّل أطوار جديدة تتحكم في البنية المجهرية والأداء النهائي للمادة. وتُعرف هذه العملية بتفاعلات الإماهة، وهي المسؤولة عن تحوّل عجينة الإسمنت إلى حجر إسمنت متصلّب.
تمرّ تفاعلات الإماهة عمومًا بعدّة مراحل متتابعة. ففي المرحلة الابتدائية، التي تبدأ فور تلامس الماء مع حبيبات الإسمنت، تذوب المركّبات الأكثر نشاطًا كيميائيّاً، مُطلِقة الأيونات في الوسط المحيط، ومشكّلة نواة التفاعلات اللاحقة.
تلي ذلك مرحلة تُعرف بفترة السّكون أو الحثّ (Dormant or Induction Period)، حيث يتباطأ معدّل التّفاعل مؤقتًا، ما يوفّر الزّمن الّلازم لنقل الخرسانة وصبّها وتشكيلها قبل بدء التّصلّب الفعلي، وهي مرحلة أساسيّة من الناحية التّطبيقيّة لضمان قابليّة التّشغيل.
بعد انتهاء فترة السّكون، تدخل الخرسانة مرحلة التّصلّب المتسارع، ويتصدّر تفاعل سيليكات ثلاثي الكالسيوم المشهد، مسهماً بشكل رئيسي في تطوّر المقاومة المبكرة. ويمكن تمثيل أحد تفاعلات الإماهة الرئيسة لهذا الطّور على النحو المبسّط الآتي:
2(3CaO⋅SiO₂) + 6H₂O → 3CaO⋅2SiO₂⋅3H₂O + 3Ca(OH)₂
وينتج عن هذا التّفاعل طوران أساسيّان:
- هلام سيليكات الكالسيوم المميّه: وهو الطّور الأهم، إذ يشكّل الشّبكة الرّابطة المسؤولة عن التّماسك البنيوي والصّلابة الميكانيكية لحجر الإسمنت المتصلّب.
- هيدروكسيد الكالسيوم (Ca(OH)₂): وهو طور بلّوري محدود الإسهام في التّماسك البنيوي، وأكثر عرضة للتّفاعل الكيميائي في البيئات القاسية.
ولا تتشكل نواتج الإماهة دفعة واحدة، بل تنمو تدريجياً من أسطح حبيبات الإسمنت نحو الفراغات البينيّة، ممّا يؤدّي إلى تطوّر مستمر في البنية المجهريّة لحجر الإسمنت المتصلّب. ومع تقدّم الإماهة، تزداد كثافة شبكة C–S–H ويتحسّن التّرابط بين نواتج التّفاعل، الأمر الّذي ينعكس على تطوّر المقاومة الميكانيكيّة وتقليل النّفاذيّة مع الزّمن.
وتترافق تفاعلات الإماهة بانطلاق حرارة تُعرف بحرارة الإماهة، وهي انعكاس مباشر للنّشاط التّفاعلي داخل عجينة الإسمنت. وتمثّل كمّيّة الحرارة المتولّدة مقدار التّفاعل الكلّي، في حين يعكس معدّل تولّدها شدّة التّفاعل في كلّ مرحلة زمنيّة. ويُعدّ تتبّع هذا السّلوك الحراري أداة مهمّة لفهم تطوّر الإماهة في الأعمار المبكّرة وتقييم سلوك الإسمنت أثناء التصلّب.
[1] المرجع السابق، ص27 و28.
[2] التعمّق في تكنولوجيا الخرسانة، المادة الرّابطة، جَمعيّة البيتون، هولندا، ص 4-23.
وتبرز أهمّيّة طور هيدروكسيد الكالسيوم في سياق تحسين الأداء طويل الأمد عند إدخال المواد الإسمنتية التّكميليّة (Supplementary Cementitious Materials – SCM´s) مثل الرّماد المتطاير، أو خبث الأفران العالية، أو الغضار المُكلّس. إذ تتفاعل هذه المواد، الغنيّة بالسيليكا النّشطة، مع هيدروكسيد الكالسيوم عبر التّفاعل البوزولاني، منتجةً مزيداً من هلام C–S–H
وفق المعادلة المبسّطة: Ca(OH)₂ + SiO₂ + H₂O → C–S–H
وبذلك يُعاد توظيف أحد نواتج الإماهة الأقلّ فاعليّة بنيويّاً لتحسين كثافة البنية المجهريّة، وتقليل المساميّة الشعريّة، وخفض النّفاذيّة، مما ينعكس إيجاباً على الدّيمومة والأداء طويل الأمد للخرسانة. ما يفسّر هذا السّلوك التّميّز بين تطوّر المقاومة المبكرة، الّتي تهيمن عليها تفاعلات C₃S، وتطوّر المقاومة المتأخّرة، الّتي يزداد فيها دور التّفاعلات البوزولانيّة.
وعليه، فإنّ فهم آليّات تفاعل الإماهة لا يقتصر على تفسير ظاهرة التّصلّب، بل يشكّل مدخلاً أساسيّاً لتصميم خرسانة أكثر كفاءة واستدامة، من خلال التّحكم في نواتج التّفاعل والبنية المجهريّة بما يحقّق أداءً إنشائيّاً وبيئيّاً أفضل ضمن ظروف التّعرض البيئيّة المختلفة.
المساميّة والنفاذيّة: مفتاح ديمومة الخرسانة[1]
لفهم سرّ استدامة الخرسانة، ينبغي النّظر إلى البنية المجهريّة لحجر الإسمنت المتصلّب؛ إذ يتحدّد الفارق بين الخرسانة ضعيفة الأداء وتلك عالية الدّيمومة بطبيعة المسام وحجمها واتّصالها. يمكن تمييز فئتين رئيستين من المسام:
المسام الهلاميّة (Gel Pores)
مسام نانومتريّة ضمن بنية هلام C–S–H نفسها. تسهم بدرجة محدودة جدّاً في انتقال الماء والأيونات بسبب صِغَرها وتعرّج مساراتها. لذلك، لا تُعدّ عاملاً حاسماً في نفاذيّة الخرسانة على مقياس المنشأة، بل هي جزء طبيعي من تكوين حجر الإسمنت المتصلّب والمتماسك.
المسام الشعريّة (Capillary Pores)

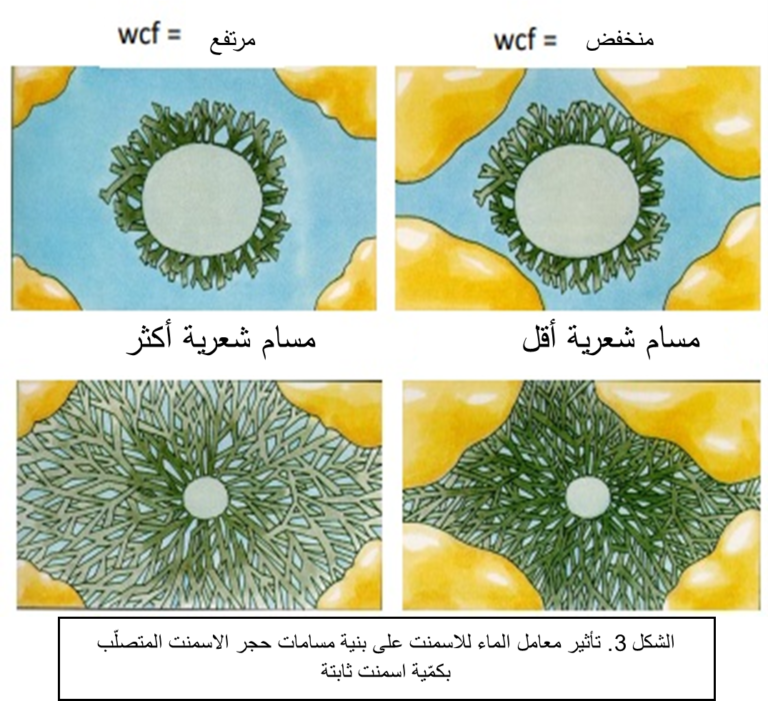

فراغات تتكوّن نتيجة ارتفاع نسبة الماء إلى الإسمنت (w/c) وعدم تحوّل كامل الماء إلى نواتج إماهة، فتتشكّل شبكة مساميّة أكبر حجماً وأكثر اتّصالاً. هذه الشّبكة تمنح الخرسانة نفاذيّة أعلى وتتيح انتقال الرّطوبة والأملاح (مثل الكلوريدات والكبريتات) نحو التّسليح، ما يسرّع التّآكل ويؤدّي إلى مظاهر التّدهور، خاصّة تحت ظروف التّعرّض القاسية. كما يضاعف اتّصال المسام وتعرّجها ووجود شقوق دقيقة أو منطقة الانتقال البينيّ حول الرّكام تأثير المسام الشعريّة في النّقل.
وعليه، فإنّ التّحكم بحجم المسام واتّصالها يُعدّ المدخل الأساسيّ للحدّ من نفاذيّة الخرسانة، وبالتالي تحسين مقاومتها للعوامل البيئيّة القاسية وإطالة عمرها الخدمي.
[1] التعمّق في تكنولوجيا الخرسانة، المادة الرّابطة، جَمعيّة البيتون، هولندا، ص 4-7.
العوامل المؤثّرة في تفاعلات إماهة الإسمنت وأثرها في أداء وديمومة الخرسانة[1]
تتحدّد سرعة تفاعلات الإماهة ومدى اكتمالها، ومن ثمّ خصائص حجر الإسمنت المتصلّب، نفاذيّة وديمومة الخرسانة، بمجموعة من العوامل التّصميميّة والتّنفيذيّة والبيئيّة، أبرزها:
- نسبة الماء/الإسمنت والمعالجة: التّحكّم بالفراغات
إنّ خفض نسبة الماء إلى الإسمنت (w/c)، خصوصاً عند دعمها بالملدّنات فائقة اللّدونة، يؤدّي إلى زيادة كثافة حجر الإسمنت المتصلّب وتقليص حجم المسام الشّعريّة ودرجة اتّصالها، ما يحسّن البنية المجهريّة بشكل عام. كما أنّ المعالجة الرّطبة الكافية تسمح باستمرار تفاعلات الإماهة، وتملأ جزءاً من الفراغات بنواتج التصلّب، ما يقلّل النّفاذيّة ويعزّز ديمومة الخرسانة.
من جهة أخرى، تُسهم المواد الإسمنتية التكميليّة في تحسين البنية المساميّة عبر تحويل هيدروكسيد الكالسيوم إلى هلام C–S–H إضافي ضمن تفاعل بوزولاني، ممّا يقلّل اتّصال المسام ويزيد تعرّج مسارات النّقل، فتتحسّن مقاومة الخرسانة لاختراق الرّطوبة والأيونات الضّارة على المدى الطويل.
- نعومة طحن الإسمنت (Fineness)
يزيد السّطح النّوعيّ المرتفع للاسمنت من مساحة التّلامس، ممّا يُسرّع تقدّم جبهة التّفاعل داخل الحبيبات ويرفع معدّل الإماهة وبناء المقاومة المبكّرة. لكنّ زيادة النّعومة، قد تؤدّي إلى ارتفاع ذروة وكميّة حرارة الإماهة، وهو عامل حرج في العناصر الخرسانيّة الضّخمة لتجنّب التّشقّقات الحراريّة.
- درجة الحرارة وظروف المعالجة
ترفع درجات الحرارة سرعة الإماهة ومعدّل إطلاقها، ما يسرّع تطوّر المقاومة المبكّرة، لكنّها قد تؤثّر سلباً على انتظام البنية المجهريّة إذا غابت المعالجة الملائمة. تضمن المعالجة الرّطبة أو الحراريّة المنضبطة استمرار الإماهة وتقليل الانكماش والنفاذيّة وبالتّالي تعزيز ديمومة الخرسانة، خصوصاً في البيئات الجافّة والحارّة.
- المواد الإسمنتية التّكميليّة (SCM´s): أدوات فعّالة لتحسين الأداء والدّيمومة
تشمل الرّماد المتطاير (Fly Ash) وغبار السّيليكا (Silica Fume) وخبث الأفران العالية (GGBS) والغضار المكلّس (Calcined Clay) والبوزولان البركاني.
[1] التعمّق في تكنولوجيا الخرسانة، المادة الرّابطة، جَمعيّة البيتون، هولندا، ص 4-9 إلى 4-15.
تُعدّ هذه المواد أدوات كيميائيّة وميكانيكيّة لتحسين خصائص حجر الإسمنت المتصلّب، وبالتّالي تحسين الأداء والدّيمومة على المدى الطويل، حيث تعمل على:
- تخفيض ذروة وكمّيّة حرارة الإماهة.
- إعادة توظيف Ca(OH)₂ عبر التّفاعل البوزولاني لتكوين C–S–H إضافي.
- تكثيف البنية المجهريّة وتقليل اتّصال المسام، مما يحسّن مقاومة الخرسانة لاختراق الرّطوبة والأيونات الضارّة مثل الكلوريدات والكبريتات والكربنة.
5- المضافات الكيميائيّة (Admixtures)
وهي أدوات فعّالة للتّحكم في سرعة الإماهة وزمن التّشغيل وخواص الخرسانة.
- المسرّعات: تقلّص فترة السّكون وتزيد معدّل الإماهة المبكّر، ما يجعلها مفيدة في الطّقس البارد.
- المبطّئات: تطيل زمن التّشغيل وتخفض الذّروة الحراريّة ، ما يجعلها مفيدة في الطّقس الحار أو الصبّات الكبيرة.
- الملدّنات فائقة اللّدونة: تخفّض ماء الخلطة الفعليّ دون فقدان القابليّة للتّشغيل، فتقلّ النفاذيّة وتتحسّن ديمومة الخرسانة.
6- حجم الجسيمات وتدرّجها في العجينة والرّكام
يسهم التّدرّج الأمثل للجسيمات بتقليص الفراغات البينيّة ويحسّن إحكام البنية عند التصلّب، أما زيادة المحتوى العالي من الجسيمات الدّقيقة التّفاعليّة فتسرّع معدّل الإماهة، بشرط التّحكم المناسب بحرارة الإماهة والمعالجة، لضمان بنية مجهريّة متماسكة وديمومة عالية للخرسانة.
يشكّل الضّبط المتكامل لهذه العوامل وخاصة w/c والمعالجة ونعومة الإسمنت واختيار الـ SCM´s، أداة تصميميّة فعّالة للتّحكم في الكثافة الميكروية لحجر الإسمنت المتصلّب واتّصال المسام والنفاذيّة والمقاومة طويلة الأمد، كما أنها مفاتيح الأداء وديمومة الخرسانة في ظروف التعرّض المختلفة.
التّفاعل البوزولاني: إعادة توظيف Ca(OH)₂ وتحسين بنية الخرسانة[1]
يؤدي تفاعل الإماهة التّقليدي إلى تكوّن هيدروكسيد الكالسيوم، وهو ضعيف كيميائيًا وقابل للذّوبان، مما قد يخلق نقاط ضعف في البنية المجهريّة. تتفاعل الـ SCM´s بوزولانيّاً مع Ca(OH)₂ لتكوّن هلام C–S–H إضافي، مالئاً الفراغات المجهريّة، ممّا يزيد من كثافة وصلابة الخرسانة.
– تحسين البنية المجهرية وسدّ المسام:
تتميّز الـ SCM´s بحبيبات دقيقة جدّاً تساعد على سدّ المسام الشّعريّة وتحسين كثافة الخرسانة: فغبار السيليكا يملأ الفراغات الدّقيقة، ممّا يقلّل نفاذيّة الخرسانة إلى حدّ شبه كامل، بينما الرّماد المتطاير بحبيباته الكرويّة يحسّن انسيابيّة الخرسانة وسهولة صبّها دون زيادة محتوى الماء.
– الاستدامة والأثر البيئي:
يسهم استخدام الـ SCM´s في تعزيز استدامة الخرسانة من خلال تقليل الانبعاثات الكربونية عبر استبدال جزء من الإسمنت التّقليدي، وإطالة العمر الخدمي (Service Life) بحماية حديد التّسليح من الصدأ، ممّا يقلل الحاجة للصّيانة والتّرميم مستقبلاً.
[1] التعمّق في تكنولوجيا الخرسانة، المادة الرّابطة، جَمعيّة البيتون، هولندا، ص 4-26.
نحو إعمار أخضر: الإسمنت منخفض الكربون LC3 والغضار المكلّس[1]
مع تزايد التّحديات البيئيّة والحاجة الملحّة لإعادة الإعمار، تبرز تكنولوجيا الإسمنت منخفض الكربون LC3 كحلّ يجمع بين الكفاءة الهندسيّة والحفاظ على الموارد. يشير المستقبل إلى تقليل كمّيّة الكلنكر في الإسمنت واستبداله بمزيج ابتكاريّ يعرف بـ LC3، المكوّن من الإسمنت والغضار المكلّس والحجر الكلسي.
* الغضار المكلّس: بوزولان فعّال صناعي
تعتمد هذه التّقنية على حرق أنواع معينة من الغضار في درجات حرارة متوسّطة، ممّا يجعله مادة بوزولانيّة عالية النّشاط. عند دمجه مع الحجر الكلسي المطحون، يحدث تفاعل تآزري يؤدّي إلى بنية مجهريّة أكثر كثافة مقارنة بالإسمنت التّقليدي، كما يسهم في خفض انبعاثات ثاني أكسيد الكربون بنسبة تصل إلى 40%.
* التّوفر المحلّي وأثره التّطبيقيّ في سوريا
توفّر الغضار والحجر الكلسي المحلّي يتيح إنتاج إسمنت عالي الجودة قادر على سدّ المسام الشعريّة وتحسين ديمومة المنشآت في البيئات المتقلّبة.
يمثّل استخدام LC3 خطوة عمليّة نحو إعمار مستدام وصديق للبيئة، حيث يجمع بين الأداء الميكانيكيّ العالي والبنية المجهريّة الكثيفة وتقليل الانبعاثات الكربونية، ممّا يجعله خياراً مثاليّاً للخرسانة الحديثة في سوريا والمناطق المشابهة.
[1] براون، مارسيل، شباط 2025، الاِسْمَنْتُ منخفض الكربون باستخدام الغضار المكلّس، مَجلّة بيتونيك، هولندا.
مقارنة بين OPC وLC3
يمكن توضيح الفروق الجوهريّة بين الإسمنت البورتلاندي التّقليدي (OPC) والإسمنت منخفض الكربون LC3 عبر عدة محاور:
- المكوّنات الكيميائيّة
OPC يعتمد بشكل أساسيّ على الكلنكر، مع نسبة منخفضة أو معدومة من المواد التكميليّة.

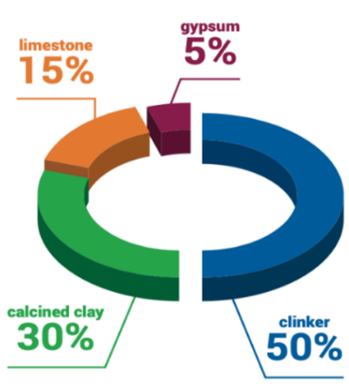

LC3 يحتوي على كمية أقل من الكلنكر ويستبدل جزءاً منه بالغضار المكلّس والحجر الكلسي، ما يُحدث تفاعلاً بوزولانيّاً يعزّز البنية المجهريّة.
- المقاومة الميكانيكيّة
OPC يعطي مقاومة مبكّرة مرتفعة خلال الأيام الأولى، إلا أن تطوّر المقاومة المتأخّرة محدود نسبيّاً.
LC3 قد يكون مقاومته المبكّرة أقلّ قليلاً، لكنّه يتفوّق على المدى الطويل بفضل التّفاعل البوزولانيّ الّذي يزيد كثافة الشبكة الدّاخليّة ويقلّل النّفاذيّة.
- البنية المجهريّة والدّيمومة
في OPC، المسام الشّعريّة أكبر وأكثر اتّصالاً، ما يزيد النّفاذيّة ويعرّض الخرسانة لتأثير الكلوريدات والكبريتات على المدى الطّويل.
LC3 يتميّز ببنية مجهريّة أكثر إحكاماً وسدّ فعّال للمسام الشعريّة ونفاذيّة منخفضة، ما يعزّز ديمومة الخرسانة حتّى في الظّروف القاسية.
- الاستدامة والأثر البيئي
OPC يؤدّي إلى انبعاثات كربونيّة مرتفعة نتيجة استخدام كمّيّة كبيرة من الكلنكر.
LC3 يقلّل الانبعاثات الكربونيّة بنسبة تصل إلى 40% تقريباً، ويعزّز استدامة الخرسانة من خلال استخدام مواد ثانويّة متاحة محلّيّاً.
الخلاصة:
بينما يظلّ OPC خياراً مناسباً عند الحاجة إلى مقاومة مبكّرة عالية، يقدّم LC3 حلّا ًمتكاملاً يجمع بين الأداء الميكانيكي الكافي وتحسين البنية المجهريّة وديمومة عالية وانخفاض الأثر البيئي، مما يجعله الخيار الأمثل للخرسانة الحديثة المستدامة، خصوصاً في بيئات مثل سوريا والمناطق المشابهة.
Bovenkant formulier
Onderkant formulier
تصميم خلطة خرسانيّة مستدامة لإعادة الإعمار
في ضوء التّحوّل العالمي المتسارع نحو منهجيّات التّصميم القائم على الأداء، ومع تزايد الحاجة في البيئات السّورية إلى خرسانة تتمتّع بديمومة عالية وانبعاثات منخفضة وتتلاءم مع ظروف إعادة الإعمار، بات من الضّروري الانتقال من العرض النّظري لتفاعلات الإماهة والبنية المجهريّة والمساميّة إلى صياغة إطار تصميميّ يمكن تطبيقه عمليّاً في المشاريع الميدانيّة.
وانطلاقًا من هذا المبدأ، يقترح الباحث نموذج التّصميم المستدام للخرسانة (AOSD Model)، الّذي يجمع بين مبادئ الكيمياء الميكرويّة لحجر الإسمنت المتصلّب، ومتطلّبات الدّيمومة طويلة الأمد، ومعايير الأداء الكمّيّة المعتمدة في الأنظمة الأوروبّيّة والهولنديّة. ويهدف هذا النّموذج إلى توفير منهج تصميم متكامل يساعد على إنتاج خرسانة أكثر كفاءة، وأعلى قدرة على مقاومة ظروف التّعرّض القاسية، وبأثر بيئيّ مخفَّض يدعم توجّهات الإعمار الأخضر.
– الرّكائز التّقنية لنموذج التّصميم المستدام
يستند نموذج AOSD إلى أربع ركائز تقنيّة مترابطة تهدف إلى هندسة البنية المجهريّة للخرسانة بما يضمن ديمومة عالية وأثراً بيئيّاً منخفضاً. ويُعدّ تطبيق هذه الرّكائز أساساً لتحقيق خرسانة ملائمة لبيئات إعادة الإعمار وظروف التّعرّض القاسية.
1- المنظومة الإسمنتية الذكية
استخدام إسمنت LC3 منخفض الكلنكر أو إسمنت OPC ممزوج بمواد بوزولانيّة فعّالة مثل الغضار المكلّس أو الرّماد المتطاير أو الخبث.
الأثر في البنية المجهريّة: تحويل هيدروكسيد الكالسيوم Ca(OH)₂ وهو طور ضعيف بنيويّاً، إلى هلام C–S–H عالي التّماسك عبر التّفاعل البوزولانيّ، مما يؤدي إلى:
- تكثيف النّسيج الدّاخلي
- تقليل الفراغات المتّصلة
- رفع مقاومة الاختراق الكيميائيّ
- تحسين المقاومة المتأخّرة.
2- التّحكم الصّارم في المسامية
ضبط نسبة الماء/الإسمنت (w/c = 0.35–0.40) مع استخدام ملدّنات فائقة الّلدونة للحفاظ على الخصائص التّشغيليّة دون زيادة الماء.
الأثر في البنية المجهريّة:
- تقليص حجم المسام الشّعريّة
- خفض درجة الاتّصال بين المسارات الناقلة
- تقليل نفاذيّة الكلوريدات والكبريتات
- مقاومة أعلى للتّدهور في البيئات السّاحلية والقاسية.
هذه الخطوة تعدّ حجر الأساس في ديمومة الخرسانة.
3- هندسة التدرّج الحبيبي
تصميم تدرّج حبيبي محكم للركام وفق مبدأ Dense Packing لضمان أقل نسبة فراغات ممكنة.
الأثر الميكانيكي–البيئي:
- خفض كمية العجينة الإسمنتيّة المطلوبة لملء الفراغات
- تقليل الانكماش الحراري والجفاف
- تحسين الاستقرار الحجمي
- خفض البصمة الكربونية نتيجة تقليل كمية الإسمنت.
4- معالجة العنصر إنشائي
تطبيق معالجة رطبة مكثّفة لمدة أكثر من 7 أيام وخاصة في الخلطات عالية البوزولانيّة.
الأثر في البنية المجهريّة:
- استكمال تفاعلات الإماهة
- زيادة حجم نواتج C–S–H
- سدّ المساميّة الشعريّة المتبقّية
- ضمان الوصول للخصائص التّصميميّة المبرمجة على المستوى المجهري.
تتحوّل المعالجة هنا من خطوة تنفيذ إلى عنصر تصميم أساسي.
– بروتوكول التّحقّق الحقلي للنّموذج
ولضمان نجاح تطبيق نموذج AOSD في الموقع، يتم اعتماد بروتوكول تحقّق ميداني يغطي المراحل الأساسيّة من الخلط وحتى الاستلام، بحيث ترتبط كل مرحلة باختبارات كمّية واضحة وأهداف فنّية مباشرة:
- في مرحلة الخلط يتم اختبار الهبوط (Slump Test) بهدف التّحقّق من الحفاظ على قابلية التّشغيل دون إضافة ماء زائد والّذي قد يرفع المساميّة الشّعريّة ويضعف البنية المجهريّة.
- في مرحلة التّصلّب المبكّر يتم قياس حرارة الإماهة بهدف تجنّب التّشقّقات الحراريّة الدّقيقة وضمان انتظام تفاعلات الإماهة، خاصّة عند استخدام الـ SCM´s أو صب العناصر الكبيرة.
- في مرحلة التّصلّب النّهائي يتم اختبار نفاذيّة الكلوريدات السّريع بهدف التّحقّق من انغلاق المسام، وفعاليّة المواد البوزولانيّة في خفض النّقل الأيوني، ورفع مقاومة اختراق الكلوريدات.
- في مرحلة الاستلام يتم اختبار المقاومة غير الإتلافي باستخدام الموجات فوق الصّوتيّة أو مطرقة شميدت (Schmidt Hammer) بهدف قياس كثافة وجودة البنية الدّاخليّة، والكشف عن الفراغات، والتّأكّد من تجانس الخرسانة قبل دخولها الخدمة.
– الخلاصة والأثر المتوقّع لتطبيق نموذج AOSD
إنّ اعتماد نموذج AOSD في مشاريع إعادة الإعمار يوفّر مجموعة من المكاسب الهندسيّة والاقتصاديّة والبيئيّة المباشرة، يمكن تلخيصها بما يلي:
آ- عمر خدمي أطول
- خفض النفاذيّة نتيجة تقليل المساميّة الشعريّة
- تحسين مقاومة الكلوريدات والكبريتات
- حماية حديد التّسليح من التّآكل
النتيجة: تقليل تكاليف الصّيانة والتّرميم في البيئات السّاحلية والملوّثة.
ب- استدامة بيئيّة واضحة
- خفض انبعاثات CO₂ بنسبة 30–40% عبر تقليل محتوى الكلنكر واستخدام مواد بوزولانيّة محلّية.
- تعزيز دور الإسمنت منخفض الكربون (LC3) في تحقيق إعمار أخضر.
ت- كفاءة اقتصاديّة عالية
- تقليل كمّية الإسمنت بفضل تحسين التّدرج الحبيبي.
- الاستفادة من مواد إسمنتية تكميليّة ذات تكلفة أقل من الكلنكر.
- رفع العمر الخدمي، ما يعني تقليل التّكلفة الكلّية طوال دورة الحياة.
النّتيجة النّهائيّة خرسانة قويّة وبنفس الوقت “ذكيّة” بنيويّاً، قادرة على حماية حديد التّسليح من التّآكل ومقاومة الزّمن، مع ديمومة أعلى وانبعاثات أقلّ وتكلفة تشغيليّة أقلّ على مدى دورة الحياة.
يمثّل نموذج AOSD Model نقلة نوعيّة في ممارسات البناء المحلّية في سوريا، حيث يوفّر أداة علميّة وعمليّة تمكّن المهندسين من تصميم خرسانة تتحدى الزّمن والظّروف البيئيّة القاسية. إنّ دمج المعايير الأوروبّية المتقدّمة مع فهم الخصائص الكيميائيّة الميكرويّة للموادّ المحلّية يشكّل السّبيل الأمثل لتحقيق نهضة عمرانيّة مستدامة في مرحلة إعادة الإعمار، بما يضمن سلامة المنشآت للأجيال القادمة ويقلّل الأثر الكربوني بشكل ملموس.
خاتمة: نحو خرسانة مستدامة ودائمة الأداء
تؤكّد هذه الدّراسة أنّ تقييم جودة الخرسانة يتجاوز القياس التّقليدي للمقاومة الميكانيكيّة عند عمر محدّد، ليصل إلى ضرورة التّحكم الواعي في بنية حجر الإسمنت المتصلّب، ونسبة الماء إلى الإسمنت، والمعالجة، والمواد التكميلية، والاختيار الدّقيق للرّكام والإضافات الكيميائيّة. إنّ الفهم العميق لتفاعلات الإماهة وحرارة التّفاعل،
ودور الـ SCM´s والإسمنت منخفض الكربون LC3، يوفّر أدوات قويّة لهندسة بنية مجهريّة أكثف، وخفض المساميّة، وتعزيز مقاومة الخرسانة للعوامل البيئيّة القاسية.
إنّ الدّمج بين الأداء الإنشائيّ والممارسات المستدامة يمثّل خطوة محوريّة في إعادة تشكيل فلسفة التّصميم الخرساني، حيث يقود استخدام LC3 والمواد البوزولانيّة إلى إعمارٍ أكثر انسجاماً مع متطلبات البيئة وأكثر ديمومة، مع خفض الانبعاثات الكربونيّة وإطالة العمر الخدميّ للمنشآت.
ومن هنا، لا يعدّ التّصميم المستدام للخرسانة خياراً هندسيّاً فحسب، بل ضرورة لمستقبل عمرانيّ قويّ وموثوق، قادر على مواجهة تحديّات الزّمن والبيئة على المدى الطّويل.
المراجع
1- دو رووي، ماريو، حجر الاسمنت المتصلّب: أساس الخَرَسانَة، مجلة بيتونيك، هولندا.
2- التعمّق في تكنولوجيا الخرسانة، المادة الرّابطة، جَمعيّة البيتون، هولندا.
3- براون، مارسيل، شباط 2025، الاِسْمَنْتُ منخفض الكربون باستخدام الغضار المكلّس، مَجلّة بيتونيك، هولندا.
